Espesadores mecánicos

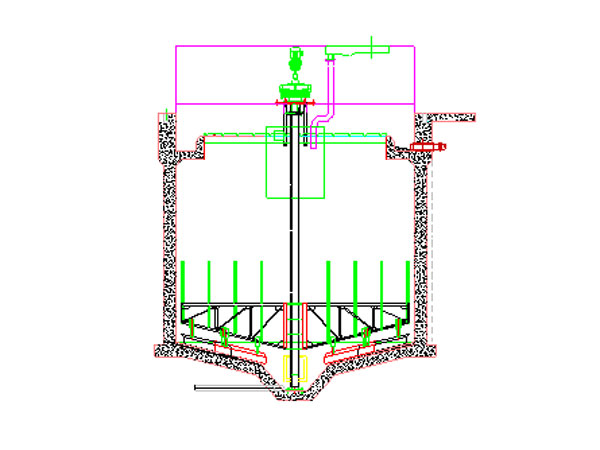

Espesador mecánico de accionamiento central

El Espesador Mecánico de accionamiento central “EM” se utiliza en tanques circulares, generalmente de hormigón o metálico y tiene como función concentrar los lodos que llegan al mismo. El fango se va depositando en el fondo cónico del tanque y el equipo barredor lo desplaza mediante sus palas rascadoras a un pozo central desde donde son evacuados. El barredor está compuesto por los siguientes elementos:

Conjunto motriz

Este conjunto constituye el mando del equipo. Se trata de un motoreductor de sin fin y corona en 2 etapas que transmite el movimiento al eje del espesador mecánico. Los motoreductores utilizados poseen características que los hacen particularmente aptos para el servicio requerido, asegurándose así una larga vida útil. El motor eléctrico de los mismos posee protección IP 55 / 380 V / 50 Hz / 100% blindado, normalizado y autoventilado.

Este conjunto va montado sobre el puente central del sedimentador que hace las veces también de pasarela de mantenimiento. Normalmente este puente es parte constitutiva del tanque de hormigón, no obstante se puede construir también en acero.

Eje de mando vertical

El eje de mando transmite el movimiento a todo el conjunto barredor-espesador. A él van fijados los brazos que contienen las palas barredoras y los pickets de espesamiento.

El eje se construye en caño de acero ASTM A-53 gr B y los brazos son estructuras de perfiles ángulo de acero SAE 1020. Todo el conjunto va protegido con pintura epoxi bituminosa aplicada luego de un arenado a metal casi blanco. La bulonería de fijación es de acero inoxidable AISI 304.

Vertederos perimetral

Se trata de un dispositivo con escotaduras triangulares, que se coloca en todo el perímetro del recipiente sedimentador para controlar la uniformidad del flujo ascendente y la salida del líquido procesado en el equipo.

Se construye en planchas de PRFV de 4 mm. de espesor y/o acero inoxidable y se fija al recipiente mediante ménsulas especialmente diseñadas para tal fin.

Pantalla central de aquietamineto

Su función es la de amortiguar el impacto del flujo de ingreso sobre la masa líquida en proceso de espesado.

Se ubica alrededor de la columna central sostenida mediante brazos de acero al puente. El material de fabricación es según el pedido del cliente.

Barredor de fondo

Es el conjunto de elementos destinado a barrer el lodo depositado en el fondo del sedimentador, llevándolo en sucesivas pasadas hacia la tolva de descarga, ubicada en el centro del recipiente. Está formado por sendas estructuras tubulares en la que se disponen las palas barredoras, de forma tal que permiten el barrido total del fondo. Estas palas poseen labios de goma sintético, recambiables, fijados mediante bulones, que aseguran un contacto permanente y continuo con el fondo inclinado.
