Barredor mecanico circular de accionamiento perimetral
El Barredor Mecánico Circular de accionamiento perimetral “BMP” puede ser utilizado en sedimentadores primarios con barrido superficial y de fondo o en sedimentadores secundarios con barrido de fondo únicamente. El barredor esta compuesto por los siguientes elementos:
Puente pasarela

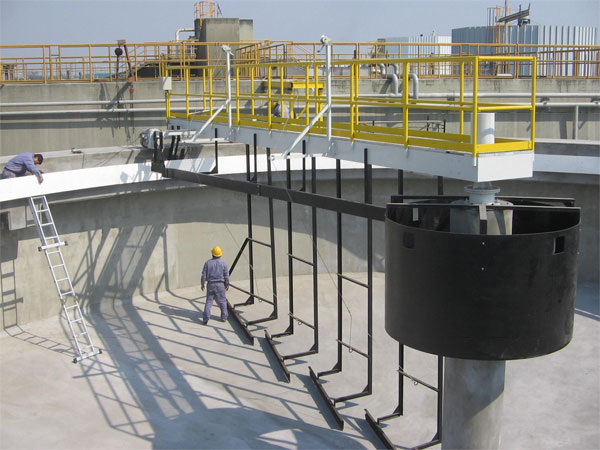

Este componente es un elemento estructural (radial) sobre el que va colocado el grupo motriz, responsable del accionamiento del equipo barredor y las palas barredoras, siendo sus puntos de apoyo la columna central, por la que ingresa el líquido a tratar, y el borde del sedimentador.
Es una estructura de robusta construcción, capaz de admitir una sobrecarga de 200 Kg., en el centro de la luz entre apoyos, manteniendo la flecha en valores menores a L/500.
Básicamente está compuesto por 2 largueros principales arriostrados entre sí por travesaños y sobre este conjunto va fijado un piso de chapa antideslizante o metal desplegado que sirve como plataforma de servicios. Para protección del operador lleva una baranda perimetral de seguridad construída con caños de sección circular y guardapié.
El material de construcción del puente es de acero SAE 1020, protegido superficialmente por pintura epoxídica y poliuretano, aplicados luego de un arenado de la superficie a metal blanco.
Mando giratorio central
Este elemento es uno de los puntos de apoyo del puente y es el que le permite a todo el conjunto girar alrededor del centro del sedimentador. El mando está montado sobre 2 rodamientos de bolas (uno axial y el otro radial) generosamente calculados.
Este mando posee un sistema de fijación al puente que permite absorber cualquier movimiento del puente debido a irregularidades que pueda tener la pista de rodadura.
Conjunto Motriz

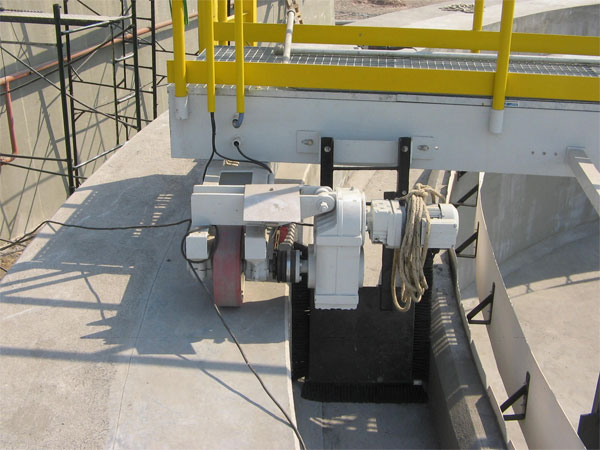

Este conjunto constituye el mando del equipo. Se trata de un Moto reductor de sin fin y corona en 2 etapas, montado mediante bridas a la viga testera de puente y acoplado a la rueda motriz. Los motoreductores utilizados poseen características que los hacen particularmente aptos para el servicio requerido, asegurándose así una larga vida útil.
El motor eléctrico de los mismos posee protección IP 55 / 380 V / 50 Hz / 100% blindado, normalizado y autoventilado.
Vertederos perimetral
Se trata de un dispositivo con escotaduras triangulares, que se coloca en todo el perímetro del recipiente sedimentador para controlar la uniformidad del flujo ascendente y la salida del líquido procesado en el equipo.
Se construye en planchas de PRFV de 4 mm. de espesor y/o acero inoxidable y se fija al recipiente mediante ménsulas especialmente diseñadas para tal fin.
Pantalla interceptora de flotantes
Esta pieza tiene como función impedir la salida de sólidos flotantes y espuma por el vertedero perimetral. Se construye en chapas SAE 1020 y se fija al recipiente mediante ménsulas especialmente diseñadas para tal fin.
Pantalla central de aquietamineto
Su función es la de amortiguar el impacto del flujo de ingreso sobre la masa líquida en proceso de sedimentación. Se ubica alrededor de la columna central sostenida mediante brazos de acero al puente. El material de fabricación es según el pedido del cliente.
Caja colectora de flotantes
Es un dispositivo que adosado a la pantalla interceptora de flotantes, actúa de sumidero de los sólidos flotantes y espumas arrastradas por el barredor de superficie. El material de construcción es según el pedido del cliente.
Pala barredora de superficie
Esta pala esta diseñada para producir el arrastre de los sólidos sobrenadantes y espumas hacia el sumidero. Vinculado al puente, se desplaza conjuntamente con éste. El material de construcción es chapa SAE 1020 o inoxidable.
Barredor de fondo
Es el conjunto de elementos destinado a barrer el lodo depositado en el fondo del sedimentador, llevándolo en sucesivas pasadas hacia la tolva de descarga, ubicada en el centro del recipiente. Está formado por sendas estructuras tubulares en la que se disponen las palas barredoras, de forma tal que permiten el barrido total del fondo. Estas palas poseen labios de goma sintético, recambiables, fijados mediante bulones, que aseguran un contacto permanente y continuo con el fondo inclinado.
Los materiales constitutivos de este conjunto son chapas y caños de acero según el pedido del cliente para la estructura y las palas, y goma sintética para los labios de las palas.Los brazos de la estructura van fijados al puente mediante articulaciones que permiten el acomodamiento de las paletas al fondo del recipiente.
